Jejak Pemindai Keamanan: Pengukuran yang Harus Dikonfirmasi Sebelum Pemasangan

Pengadaan peralatan keamanan fisik tanpa analisis spasial yang cermat akan menyebabkan kegagalan operasional yang parah. Manajer fasilitas sering kali menghadapi pintu keluar kebakaran yang diblokir, retrofit lobi yang mahal, atau peralatan yang tidak dapat masuk melalui elevator pengiriman standar. Kendala yang umum terjadi adalah menyamakan ukuran terowongan pemindai sinar X dengan total jejak operasional yang diperlukan. Pengawasan ini gagal memperhitungkan ruang operator, panel akses pemeliharaan, area antrian penumpang, dan infrastruktur TI yang penting. Anda harus menetapkan kerangka kerja standar untuk menghitung kebutuhan spasial yang sebenarnya sebelum menyelesaikan pengadaan apa pun. Panduan ini memberikan metodologi komprehensif untuk mengukur dan mengonfirmasi ruang pemasangan pemindai sinar X yang tepat . Anda akan mempelajari cara menyelaraskan sistem pilihan Anda dengan batasan arsitektur, operasional, dan jaringan yang ada, memastikan penerapan yang mempertahankan throughput tinggi dan keamanan fasilitas yang ketat.

• Ukuran Terowongan ≠ Total Jejak Kaki: Dimensi fisik alat berat hanya mewakili 40-50% dari ruang sebenarnya yang diperlukan ketika memperhitungkan roller infeed/outfeed, meja operator, dan area komposisi ulang.

• Izin Transit Sangat Penting: Kegagalan instalasi yang paling umum adalah pembelian unit yang melebihi dimensi pintu fasilitas standar, koridor, atau lift barang.

• Izin Peraturan Mendikte Penempatan: Kode kebakaran, kepatuhan ADA, dan zona keselamatan radiasi secara ketat membatasi seberapa dekat pemindai sinar X dapat ditempatkan ke dinding, pintu keluar, dan jalur pejalan kaki.

• Kapasitas Beban Lantai Harus Diverifikasi: Pemindai dengan penetrasi tinggi mengandung pelindung timbal yang berat; persetujuan teknik struktural diperlukan untuk instalasi lantai tinggi.

• Jangan Abaikan Jejak TI: Pemindai jaringan modern memerlukan ruang saluran khusus, penurunan jaringan yang aman, dan ruang rak server untuk pengarsipan gambar dan kepatuhan keamanan siber.

Ukuran Mesin vs. Ruang Kerja Penuh untuk Pemindai Sinar-X

Keberhasilan dalam penerapan keamanan bergantung pada pemahaman yang tepat tentang dinamika spasial. Anda harus menerapkan pos pemeriksaan yang memproses lalu lintas pejalan kaki secara efisien tanpa menimbulkan hambatan fisik. Instalasi yang tidak direncanakan dengan baik akan membahayakan keselamatan fasilitas dan memperlambat operasional sehari-hari. Metrik dasar keberhasilan melibatkan pengukuran setiap komponen fisik terhadap luas lantai yang tersedia. Anda mengevaluasi bagaimana peralatan berinteraksi dengan arus lalu lintas manusia dan arsitektur fasilitas yang ada.

Perangkat Keras Inti vs. Area Pos Pemeriksaan Total

Dimensi pemindai yang tercantum hanya mewakili jejak mesin, bukan seluruh ruang operasional yang diperlukan. Pos pemeriksaan yang berfungsi juga harus mencakup ruang operator, jalur pejalan kaki, dan area akses peralatan. Stasiun kerja terintegrasi menghemat ruang namun meningkatkan ukuran alat berat, sementara meja mandiri meningkatkan ergonomi namun memerlukan luas lantai tambahan. Perencanaan yang tepat harus mempertimbangkan penempatan stasiun kerja, pergerakan operator, perutean kabel, dan jarak pandang untuk memastikan pengoperasian pos pemeriksaan yang efisien.

Izin Tersembunyi

Dimensi perangkat keras fisik tidak memperhitungkan jarak bebas tersembunyi yang diperlukan untuk pemeliharaan dan pengoperasian. Teknisi memerlukan akses tanpa hambatan ke komponen internal untuk servis rutin dan perbaikan darurat. Panel akses perawatan biasanya memerlukan jarak bebas 24 hingga 36 inci pada setidaknya dua sisi alat berat. Gagal menyediakan ruang ini berarti alat berat harus dipindahkan secara fisik untuk pemeliharaan dasar. Memindahkan mesin yang telah dikalibrasi berisiko merusak penyelarasan internal yang sensitif dan memaksa kalibrasi ulang berikutnya.

Persyaratan lingkungan sekitar juga menentukan izin spasial tertentu. Pemindai keamanan menghasilkan panas yang signifikan selama pengoperasian terus-menerus. Generator internal dan elektronik pemrosesan mengandalkan ventilasi pasif atau aktif untuk mencegah panas berlebih. Izin HVAC dan ventilasi tidak dapat dinegosiasikan. Menghalangi ventilasi pembuangan dengan menempatkan mesin rata dengan dinding akan menyebabkan penghentian termal.

Alokasikan jarak minimum 6 hingga 12 inci antara lubang pembuangan alat berat dan penghalang struktural apa pun. Evaluasi juga ketinggian langit-langit di atas mesin. Panas meningkat, dan langit-langit yang rendah dapat memerangkap udara panas di sekitar rumah generator. Jarak bebas vertikal yang memadai memastikan pembuangan panas yang tepat dan memperpanjang umur operasional peralatan pemindaian.

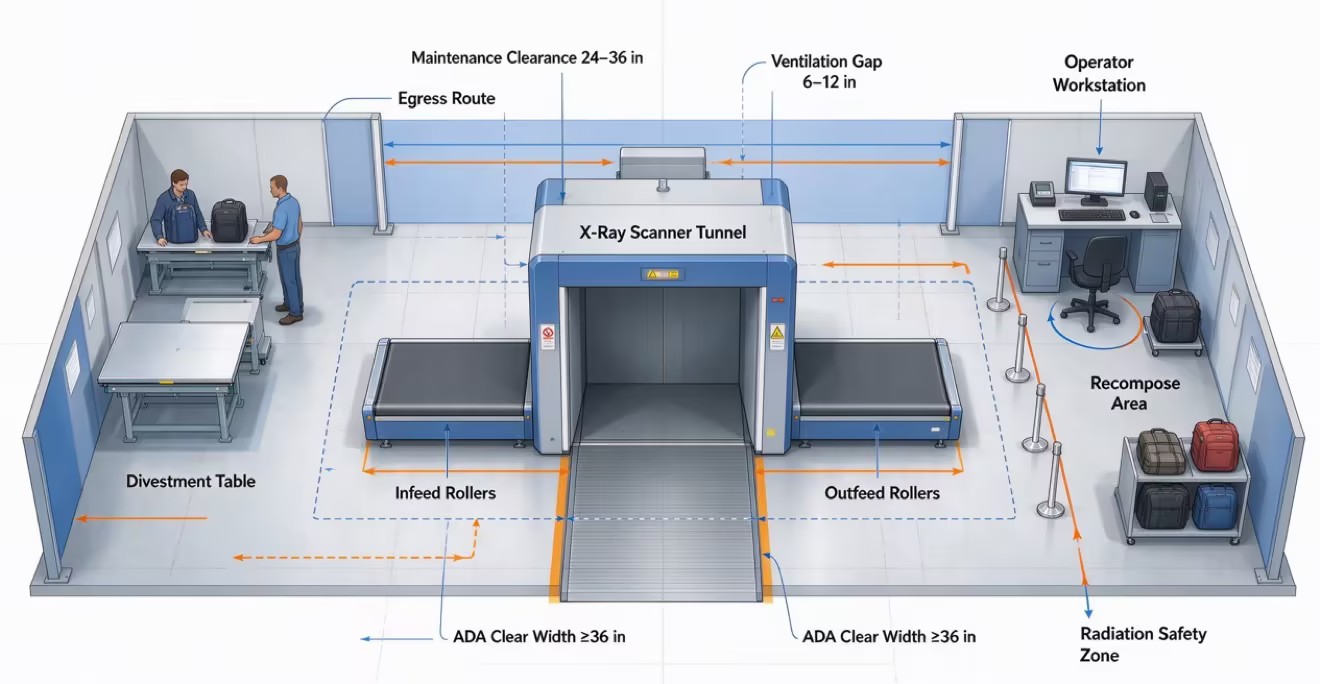

Cara Menghitung Total Ruang Instalasi

Memetakan konfigurasi perangkat keras tertentu ke ruang fisik yang digunakan menghubungkan persyaratan spasial dengan hasil operasional. Jejak kaki yang diperhitungkan dengan baik berkorelasi langsung dengan waktu pemrosesan yang lebih cepat dan berkurangnya gesekan penumpang. Setiap inci dari pos pemeriksaan memiliki tujuan fungsional tertentu.

Persyaratan Roller Infeed dan Outfeed

Panjang roller harus sesuai dengan ukuran dan volume benda yang disaring. Barang berukuran kecil membutuhkan meja yang lebih pendek, sedangkan bagasi dan barang memerlukan area masuk dan keluar yang lebih panjang untuk mencegah kemacetan. Desain roller yang tepat meningkatkan throughput, mengurangi penumpukan bagasi, dan mendukung kelancaran perpindahan barang di ruang terbatas.

Zona Operator, Divestasi, dan Komposisi Ulang

Desain pos pemeriksaan yang efisien memerlukan ruang yang cukup untuk persiapan, pengambilan, dan tugas operator. Area divestasi harus mendukung arus penumpang yang berkelanjutan, sementara zona komposisi ulang memerlukan ruang ekstra untuk mencegah kemacetan setelah penyaringan. Area operator harus menyediakan kondisi kerja yang nyaman dan ruang untuk peralatan penyaringan sekunder.

Antrian dan Aliran Throughput

Ruang antrian harus dirancang sesuai dengan volume lalu lintas puncak dan kecepatan penyaringan. Tata letak linier memberikan pergerakan yang efisien tetapi membutuhkan lebih banyak kedalaman, sedangkan desain berbentuk L atau U menghemat ruang. Terlepas dari tata letaknya, jalur pejalan kaki yang jelas dan visibilitas operator yang baik harus dipertahankan untuk memastikan kelancaran arus penumpang.

Keterbatasan Bangunan dan Penilaian Struktural

Keterbatasan fisik bangunan Anda dapat dengan mudah menggagalkan proyek instalasi. Atasi risiko penerapan ini jauh sebelum peralatan tiba di lokasi. Melakukan audit struktural secara menyeluruh mengurangi risiko penundaan yang mahal dan modifikasi arsitektur yang dipaksakan. Evaluasi seluruh perjalanan peralatan, mulai dari truk pengiriman hingga lokasi operasional akhir.

Izin Transit dan Pengiriman

Perencanaan pemasangan harus mencakup seluruh rute pengiriman, bukan hanya lokasi akhir pemindai. Ukur pintu, koridor, elevator, dan ruang putar untuk memastikan peralatan dapat mencapai lokasi dengan aman. Konfirmasikan akses dok pemuatan, kapasitas elevator, dan hambatan apa pun sebelum pengiriman untuk menghindari penundaan pemasangan.

Kapasitas Penahan Beban Lantai

Pemindai keamanan menghasilkan beban titik tinggi karena pelindungnya yang berat dan bobotnya yang terkonsentrasi. Pastikan struktur lantai dapat menopang peralatan, terutama pada lantai yang ditinggikan atau sistem akses yang ditinggikan. Penilaian struktural dan solusi penyebaran beban mungkin diperlukan untuk pemasangan yang aman.

Catu Daya dan Perutean Kabel

Pemindai memerlukan sirkuit listrik khusus dan manajemen kabel yang tepat. Konfirmasikan persyaratan voltase, rencanakan penempatan UPS jika diperlukan, dan cegah kabel terbuka sehingga menimbulkan bahaya keselamatan. Perutean yang dirancang dengan baik melalui saluran, lantai yang ditinggikan, atau jalur khusus memastikan pengoperasian yang andal.

Infrastruktur TI dan Jejak Jaringan

Pemindai modern memerlukan konektivitas jaringan, penyimpanan data, dan integrasi keamanan siber. Perencanaan instalasi harus mencakup ruang untuk peralatan jaringan, perutean kabel yang aman, dan kemungkinan infrastruktur server. Perencanaan TI yang tepat memastikan transfer data yang andal dan melindungi sistem keamanan dari akses yang tidak sah.

Keselamatan, Kode Kebakaran dan Peraturan Peraturan

Rencana pemasangan Anda harus benar-benar mematuhi kerangka hukum dan keselamatan. Kepatuhan terhadap peraturan bukanlah sebuah pilihan. Petugas pemadam kebakaran, inspektur kesehatan, dan auditor aksesibilitas mengevaluasi pos pemeriksaan keamanan dengan cermat. Kegagalan untuk memenuhi standar ini akan mengakibatkan denda yang besar dan penghentian operasional secara langsung. Integrasikan persyaratan kepatuhan ke dalam perhitungan spasial Anda sejak hari pertama.

Rute Keluar dan Kode Keselamatan Jiwa

Pos pemeriksaan keamanan harus dirancang tanpa menghalangi pintu keluar darurat atau jalur evakuasi. Penghalang antrian, meja divestasi, dan peralatan pemindai harus menjaga jalur keluar yang jelas baik dalam kondisi normal maupun darurat. Tata letaknya harus mendukung kelancaran operasi keamanan sekaligus memungkinkan evakuasi cepat selama keadaan darurat.

Kepatuhan dan Aksesibilitas ADA

Tata letak pos pemeriksaan harus memberikan jarak yang cukup bagi pengguna kursi roda dan pergerakan yang dapat diakses. Jalur di sekitar pemindai, area antrian, dan zona penyaringan sekunder harus memenuhi standar aksesibilitas yang berlaku. Ruang tambahan mungkin diperlukan untuk gerbang pemeriksaan yang lebih luas atau area pemeriksaan berbantuan.

Zona Keamanan Radiasi

Pemindai sinar-X dirancang dengan sistem pelindung untuk membatasi paparan radiasi, namun penempatan yang tepat tetap penting. Peralatan harus ditempatkan sedemikian rupa sehingga bukaan terowongan jauh dari ruang tunggu dan ruang operator. Fasilitas harus mengikuti persyaratan keselamatan radiasi setempat ketika menentukan zona izin dan tata letak instalasi.

Jenis Pemindai: Pilih Mesin yang Tepat untuk Ruang Anda yang Tersedia

Memilih kelas peralatan yang tepat memerlukan keseimbangan kebutuhan keamanan dengan jejak yang tersedia. Pembeli harus memahami trade-off konseptual antara berbagai kategori pemindai. Anda tidak dapat memaksakan pemindai kargo besar ke lobi kantor standar. Pandu keputusan pengadaan Anda dengan mencocokkan spesifikasi perangkat keras langsung dengan realitas spasial Anda.

Pemindai Ruang Surat dan Desktop

Pemindai desktop memerlukan ruang pemasangan minimal dan cocok digunakan di kantor, ruang surat, dan pos pemeriksaan kecil. Mereka mudah dipasang dan dioperasikan tetapi terbatas pada barang-barang kecil seperti surat dan parsel ringan. Desainnya yang ringkas hadir dengan kemampuan pemindaian yang berkurang untuk objek padat atau besar.

Pemindai Lobi dan Pos Pemeriksaan

Pemindai lobi memberikan keseimbangan antara jejak kaki dan kinerja. Mereka dapat menangani barang-barang keamanan umum seperti tas, tas kerja, dan paket, serta memerlukan ruang khusus untuk pengoperasian dan arus penumpang. Alat ini banyak digunakan di fasilitas perusahaan dan umum yang memerlukan kapasitas penyaringan yang moderat.

Pemindai Kargo dan Palet

Pemindai kargo memerlukan area pemasangan yang luas, lantai yang diperkuat, dan zona pemuatan khusus. Mereka dirancang untuk penyaringan palet dan barang curah dalam jumlah besar di pusat logistik, pelabuhan, dan bandara. Meskipun memerlukan biaya pemasangan dan kebutuhan ruang yang lebih tinggi, alat ini menyediakan kapasitas yang dibutuhkan untuk inspeksi angkutan industri.

Kesimpulan

1. Unduh daftar periksa survei lokasi yang komprehensif untuk menstandardisasi proses pengukuran internal Anda di semua pintu masuk fasilitas.

2. Ukur semua pintu masuk, elevator barang, dan radius belokan koridor di sepanjang rute pengiriman yang ditentukan untuk memastikan izin transit.

3. Hubungi spesialis integrasi keamanan untuk melakukan penelusuran fasilitas profesional dan mengidentifikasi kendala struktural yang tersembunyi.

4. Minta proposal tata letak CAD terperinci dari vendor Anda untuk memvisualisasikan jejak peralatan yang tepat sebelum menandatangani dokumen pengadaan.

Pertanyaan Umum

T: Berapa banyak ruang yang diperlukan di sekitar pemindai x-ray untuk pemeliharaan?

J: Standar industri memerlukan jarak bebas 24 hingga 36 inci pada setidaknya dua sisi alat berat. Ruang ini memungkinkan teknisi mengakses panel internal, menyervis generator, dan melakukan kalibrasi rutin tanpa harus memindahkan alat berat secara fisik.

T: Apakah pemindai sinar X dapat ditempelkan langsung ke dinding?

J: Meskipun satu sisi sering kali dapat diletakkan di dekat dinding, Anda tidak dapat menempatkannya sepenuhnya rata. Persyaratan ventilasi untuk generator internal dan elektronik menentukan celah minimum 6 hingga 12 inci. Hal ini mencegah penghentian termal dan memastikan aliran udara yang baik.

T: Berapa berat standar pemindai x-ray pos pemeriksaan?

J: Unit pos pemeriksaan lobi standar biasanya memiliki berat antara 800 dan 1,500 lbs. Karena beban ini bertumpu pada kaki kecil atau kastor, hal ini menciptakan beban titik yang tinggi. Anda harus memverifikasi bahwa peringkat beban lantai Anda dapat menopang beban padat ini.

T: Apakah pemindai sinar X memerlukan saluran listrik dan jaringan khusus?

J: Ya. Sirkuit listrik khusus mencegah fluktuasi daya yang merusak sensor pencitraan. Penurunan jaringan khusus yang aman juga wajib dilakukan untuk kepatuhan keamanan siber modern, pengarsipan gambar terpusat, dan sistem proyeksi ancaman.

T: Bagaimana Anda mengukur ruang throughput untuk pos pemeriksaan keamanan?

A: Hitung gabungan panjang area divestasi, mesin itu sendiri, outfeed roller, dan area komposisi ulang penumpang. Tergantung pada volume penumpang, pos pemeriksaan standar biasanya memerlukan tapak linier 15 hingga 25 kaki untuk menjaga kelancaran lalu lintas.

T: Apakah pemindai x-ray standar dapat masuk melalui pintu komersial normal?

J: Banyak pemindai pos pemeriksaan dirancang agar dapat masuk melalui pintu komersial standar berukuran 32 inci atau 36 inci. Namun, keyboard, monitor, dan panel samping yang terpasang sering kali perlu dilepas selama transit. Selalu verifikasi dimensi peti dengan ukuran pintu spesifik Anda.
