Ukuran Terowongan Pemindai Bagasi X-Ray: Lembar Kerja Pengukuran untuk Pembeli

Kesalahan perhitungan dimensi fisik selama pengadaan peralatan keamanan menyebabkan kegagalan operasional secara langsung. Sebuah mesin tiba di lokasi. Tim instalasi membuka peti peralatan. Mereka segera menyadari bahwa itu tidak dapat masuk melalui pintu lobi. Skenario ini sering terjadi di fasilitas komersial dan pemerintah. Manajer fasilitas sering kali memprioritaskan algoritme perangkat lunak selama fase evaluasi. Mereka sangat fokus pada tenaga generator dan kemampuan kecerdasan buatan. Mereka menganggap dimensi fisik sebagai hal sekunder. Namun, pembukaan fisik mesin menentukan segalanya. Ini membatasi kapasitas objek. Ini mendefinisikan jejak mesin eksternal. Ini menetapkan throughput dasar Anda. Unit berukuran kecil memaksa staf keamanan melakukan penggeledahan tas secara manual. Hal ini menciptakan hambatan keluaran yang parah di pos pemeriksaan. Unit berukuran besar membuang-buang ruang yang berharga dan menghabiskan sumber daya utilitas. Panduan ini memberikan lembar kerja pengukuran praktis untuk direktur keamanan. Anda akan mempelajari cara menentukan persyaratan dimensi yang tepat sebelum melibatkan vendor atau mengeluarkan permintaan proposal.

• Sesuaikan Ukuran dengan Profil Ancaman: Ukuran terowongan yang ideal ditentukan oleh persentil ke-95 dari objek yang diharapkan, bukan nilai maksimum absolut, untuk menyeimbangkan biaya dan efisiensi.

• Kendala Fasilitas Menggantikan Spesifikasi Mesin: Jejak eksternal pemindai—dan jalur untuk memasangnya—sering kali menghilangkan ukuran terowongan yang lebih besar dari pertimbangan.

• Orientasi Penting: Dimensi biasanya tercantum sebagai Lebar x Tinggi (misalnya, 50x30 cm). Memahami orientasi ini sangatlah penting, karena tas yang muat secara horizontal mungkin tidak muat secara vertikal.

• Pengorbanan Generator: Ukuran terowongan yang lebih besar pada dasarnya memerlukan generator sinar-X yang lebih kuat (kV lebih tinggi) untuk mempertahankan penetrasi dan resolusi gambar.

• Standardisasi Menyederhanakan Pengadaan: Menyelaraskan persyaratan dengan dimensi standar industri memastikan penawaran vendor yang kompetitif, pemeliharaan yang lebih mudah, dan kepatuhan terhadap Persyaratan Kualitatif (QR) pemerintah.

Mengapa Ukuran Terowongan Merupakan Faktor Inti untuk Pemindai Bagasi X-ray

Ukuran Terowongan Menentukan Efisiensi Operasional

Pembukaan terowongan secara langsung mempengaruhi kecepatan pos pemeriksaan dan stabilitas alur kerja. Jika kantong terlalu besar untuk pemindai, operator harus menghentikan konveyor dan melakukan inspeksi manual, sehingga mengurangi keluaran dan menyebabkan penundaan penumpang. Ukuran terowongan yang tepat membuat bagasi terus bergerak dan mempertahankan efisiensi penyaringan yang konsisten.

Ukuran Terowongan Mempengaruhi Kualitas Gambar

Dimensi terowongan mempengaruhi hubungan antara generator sinar-X dan sistem detektor. Bukaan yang lebih besar memerlukan jarak penetrasi yang lebih jauh dan kalibrasi sistem yang lebih kuat untuk menjaga kualitas gambar. Jika daya generator dan kinerja detektor tidak sesuai dengan ukuran terowongan, kontras gambar dan identifikasi objek dapat menurun.

Memilih ukuran terowongan yang benar memastikan pemindai memberikan gambar yang jelas untuk aplikasi yang diinginkan. Sistem penyaringan barang kecil tidak memerlukan terowongan berukuran besar, sementara aplikasi bagasi besar memerlukan daya dan kemampuan detektor yang cukup untuk menjaga keandalan pemeriksaan.

Pemilihan Terowongan Harus Memenuhi Persyaratan Peraturan

Aplikasi keamanan sering kali memiliki persyaratan peralatan wajib. Bandara, fasilitas pemerintah, dan lokasi infrastruktur penting mungkin perlu mematuhi standar penyaringan khusus yang menentukan kinerja dan dimensi pemindai yang dapat diterima.

Keterbatasan fasilitas tidak dapat mengesampingkan persyaratan ini. Jika ukuran terowongan yang dibutuhkan melebihi ruang yang tersedia, tata letak bangunan, pasokan listrik, atau area pemasangan mungkin perlu dimodifikasi sebelum dipasang. Pemilihan terowongan yang tepat memastikan efisiensi operasional dan kepatuhan terhadap peraturan.

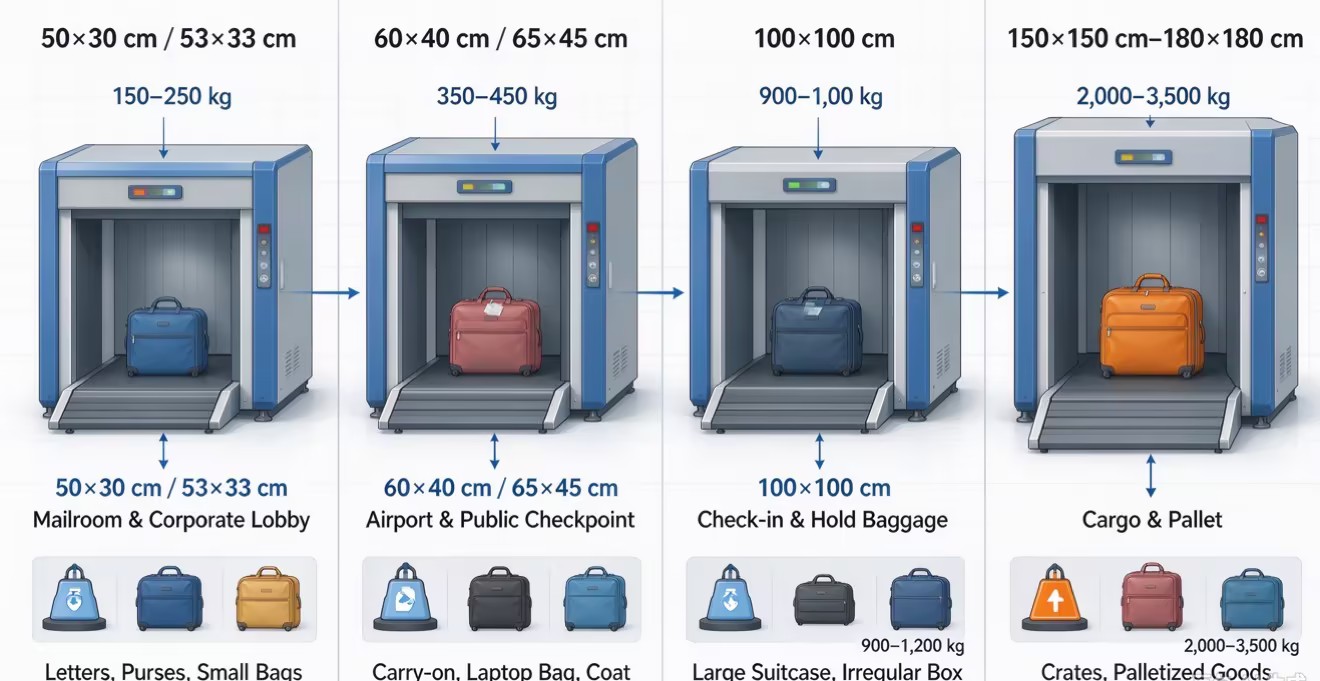

Ukuran Terowongan Standar Umum dan Kasus Penggunaannya

Ukuran terowongan standar menyederhanakan pemilihan, pemeliharaan, dan penggantian peralatan. Memilih dimensi yang umum membantu mengurangi biaya pengadaan dan memastikan akses yang lebih mudah ke suku cadang. Ukuran terowongan khusus tersedia tetapi biasanya memerlukan investasi lebih tinggi dan waktu produksi lebih lama.

Pemindai Paket Kecil dan Ruang Surat

Pemindai ringkas dengan bukaan 50 × 30 cm dirancang untuk lingkungan dengan ruang terbatas. Mereka menangani dokumen, tas kecil, dan paket kurir sambil menawarkan instalasi sederhana dan kebutuhan daya rendah.

Pemindai Pos Pemeriksaan Standar

Kategori 60×40 cm dan 65×45 cm banyak digunakan untuk pos pemeriksaan keamanan. Mereka memberikan keseimbangan praktis antara ukuran mesin dan kapasitas pemindaian, mendukung bagasi penumpang umum dan barang-barang pribadi.

Pemindai Bagasi Besar

Sistem 100 × 100 cm dirancang untuk bagasi berukuran besar dan barang tidak beraturan. Mereka membutuhkan lantai yang lebih kuat, area pemasangan yang lebih besar, dan sistem konveyor yang lebih berat untuk mendukung beban yang lebih tinggi.

Pemindai Kargo dan Pengangkutan

Sistem terowongan besar berukuran 150 × 150 cm ke atas dibuat untuk aplikasi industri. Mereka menangani palet dan barang berat menggunakan struktur yang diperkuat dan konveyor roller berkapasitas tinggi untuk pengoperasian yang berkelanjutan.

Daftar Periksa Pengukuran: Tentukan Kebutuhan Ukuran Tepat Anda

Langkah 1: Pembuatan Profil Objek Maksimum (Lebar × Tinggi)

Tentukan ukuran sebenarnya dari barang yang diproses setiap hari dan cocokkan dengan dimensi bukaan pemindai. Ukur benda-benda berukuran besar dan jaga jarak yang cukup di sekitar benda untuk mencegah kemacetan dan kegagalan sensor. Hindari ukuran mesin yang terlalu besar untuk barang langka; dirancang untuk sebagian besar lalu lintas dan sesekali menangani barang berukuran besar melalui inspeksi manual.

Langkah 2: Jejak Fasilitas dan Jalur Instalasi

Jejak pemindai mencakup lebih dari ukuran terowongan. Rencanakan ruang untuk pelindung, generator, akses pemeliharaan, meja roller, dan pergerakan operator. Verifikasi lebar pintu, kapasitas elevator, dan rute transportasi sebelum pemasangan untuk memastikan peralatan dapat mencapai lokasi akhir tanpa modifikasi yang mahal.

Langkah 3: Kapasitas Beban, Kecepatan, dan Tinggi Belt Konveyor

Kinerja pemindai bergantung pada kesesuaian kekuatan sabuk, kecepatan, dan ergonomis dengan kebutuhan operasional. Konveyor harus menangani muatan bagasi yang diharapkan tanpa beban berlebih pada motor, sedangkan pemrosesan gambar harus mendukung kecepatan sabuk yang dipilih. Ketinggian sabuk yang tepat meningkatkan kenyamanan operator dan mempertahankan kinerja pemuatan yang efisien.

Seimbangkan Ukuran Terowongan dan Total Biaya & Kinerja

Meningkatkan kebutuhan fisik Anda memicu reaksi berantai dari perubahan perangkat keras. Biaya perangkat keras di muka meningkat secara eksponensial seiring dengan bertambahnya dimensi. Anda membayar lebih banyak rangka baja. Anda membayar untuk lebih banyak perlindungan timbal. Anda membayar susunan detektor yang lebih besar untuk mencakup volume internal yang diperluas. Setiap sentimeter yang ditambahkan ke bukaan memerlukan peningkatan yang sesuai pada wadah eksternal.

Kebutuhan daya generator berubah secara dramatis dengan mesin yang lebih besar. yang lebih besar Ukuran terowongan pemindai bagasi sinar X meningkatkan jarak yang harus ditempuh sinar X. Generator standar 140kV berfungsi sempurna untuk unit berukuran 60 cm kali 40 cm. Jika Anda mengupgrade ke unit berukuran 100 cm kali 100 cm, Anda harus mengupgrade generatornya. Anda memerlukan generator 160kV atau 180kV untuk memastikan penetrasi baja yang memadai. Gagal mengupgrade generator menghasilkan gambar yang gelap dan tidak dapat dibaca.

Kompatibilitas perangkat lunak dan deteksi ancaman juga berubah berdasarkan ukuran mesin. Mesin yang lebih besar dengan generator kV yang lebih tinggi menghasilkan kepadatan gambar yang berbeda. Perangkat lunak kecerdasan buatan bergantung pada nilai piksel tertentu untuk mendeteksi ancaman. Alat manipulasi gambar harus dikalibrasi secara khusus untuk konfigurasi perangkat keras tersebut. Anda tidak bisa begitu saja mem-porting perangkat lunak dari mesin kecil ke mesin besar. Algoritme memerlukan penyetelan agar sesuai dengan geometri spesifik susunan detektor.

Konsumsi daya dan beban HVAC meningkat secara signifikan. Generator yang lebih besar menghabiskan listrik dalam jumlah besar. Mereka memerlukan sirkuit listrik khusus. Mereka mengeluarkan panas yang besar selama pengoperasian terus menerus. Fasilitas Anda harus menangani peningkatan beban panas ini. Meningkatkan pos pemeriksaan Anda mungkin memerlukan pemasangan ventilasi pendingin khusus tepat di atas alat berat. Jika suhu sekitar naik terlalu tinggi, generator akan memicu penghentian termal untuk mencegah kerusakan permanen.

Kesimpulan

Memilih dimensi fisik yang benar memerlukan pengukuran yang tepat dan kesadaran operasional. Anda harus mengunci batasan fisik Anda sebelum mengevaluasi fitur perangkat lunak atau spesifikasi generator. Segera ambil tindakan berikut untuk memastikan keberhasilan proses pengadaan:

1. Audit dan catat lebar dan tinggi pasti barang terbesar yang melewati pos pemeriksaan Anda setiap hari.

2. Ukur lebar, tinggi, dan radius putar setiap pintu, lorong, dan elevator di sepanjang jalur pemasangan Anda.

3. Hitung kapasitas muatan konveyor yang diperlukan berdasarkan perkiraan muatan terberat untuk mencegah motor terbakar.

4. Tentukan rasio pencarian manual yang dapat Anda terima untuk menghindari penentuan ukuran mesin yang berlebihan dan pemborosan ruang lantai.

Pertanyaan Umum

T: Berapa ukuran terowongan pemindai bagasi sinar-X standar untuk pos pemeriksaan bandara?

A: Ukuran standar pos pemeriksaan keamanan bandara berkisar antara 60 cm kali 40 cm hingga 65 cm kali 45 cm. Dimensi ini secara sempurna mengakomodasi bagasi jinjing standar, tas laptop, dan mantel musim dingin yang tebal dengan tetap mempertahankan tingkat keluaran yang tinggi.

T: Apakah orientasi ukuran terowongan itu penting?

J: Ya. Dimensi biasanya dicantumkan sebagai Lebar menurut Tinggi. Bukaan berukuran 50 cm kali 30 cm berarti jarak bebas vertikalnya adalah 30 cm. Benda kaku harus sesuai dengan batasan ketinggian spesifik ini. Volume total tidak menjadi masalah jika tingginya menghalangi benda tersebut.

T: Apakah ukuran terowongan yang lebih besar berarti kualitas gambar yang lebih baik?

J: Tidak. Terowongan yang lebih besar sebenarnya memerlukan generator yang lebih kuat untuk mempertahankan penetrasi dan resolusi. Sinar-X harus bergerak lebih jauh. Tanpa generator kV yang lebih tinggi, kualitas gambar akan menurun, sehingga menghasilkan pindaian yang gelap dan berbintik.

T: Berapa jarak bebas yang diperlukan di sekitar objek dalam pemindai sinar-X?

A: Anda memerlukan jarak minimal 2 hingga 3 cm di semua sisi benda. Hal ini mencegah barang tersangkut pada tirai timah tebal dan menghentikan tas menghalangi sensor pelacakan internal, sehingga mencegah kemacetan sabuk.

T: Apakah pemindai bagasi sinar-X dapat dibongkar agar dapat dimasukkan ke dalam pintu?

J: Pembongkaran sangat tidak dianjurkan. Hal ini sering kali membatalkan garansi pabrik dan berisiko merusak integritas pelindung timah. Hal ini juga memerlukan kalibrasi ulang pabrik yang mahal pada saat perakitan kembali. Selalu ukur jalur instalasi Anda terlebih dahulu untuk menghindari hal ini.

T: Apa perbedaan antara ukuran terowongan dan dimensi eksternal?

A: Ukuran terowongan hanyalah bukaan kosong untuk tas. Dimensi eksternal mencakup rumah generator, susunan detektor, dan pelindung timah berat. Jejak luarnya secara signifikan lebih besar daripada bukaannya sendiri.
